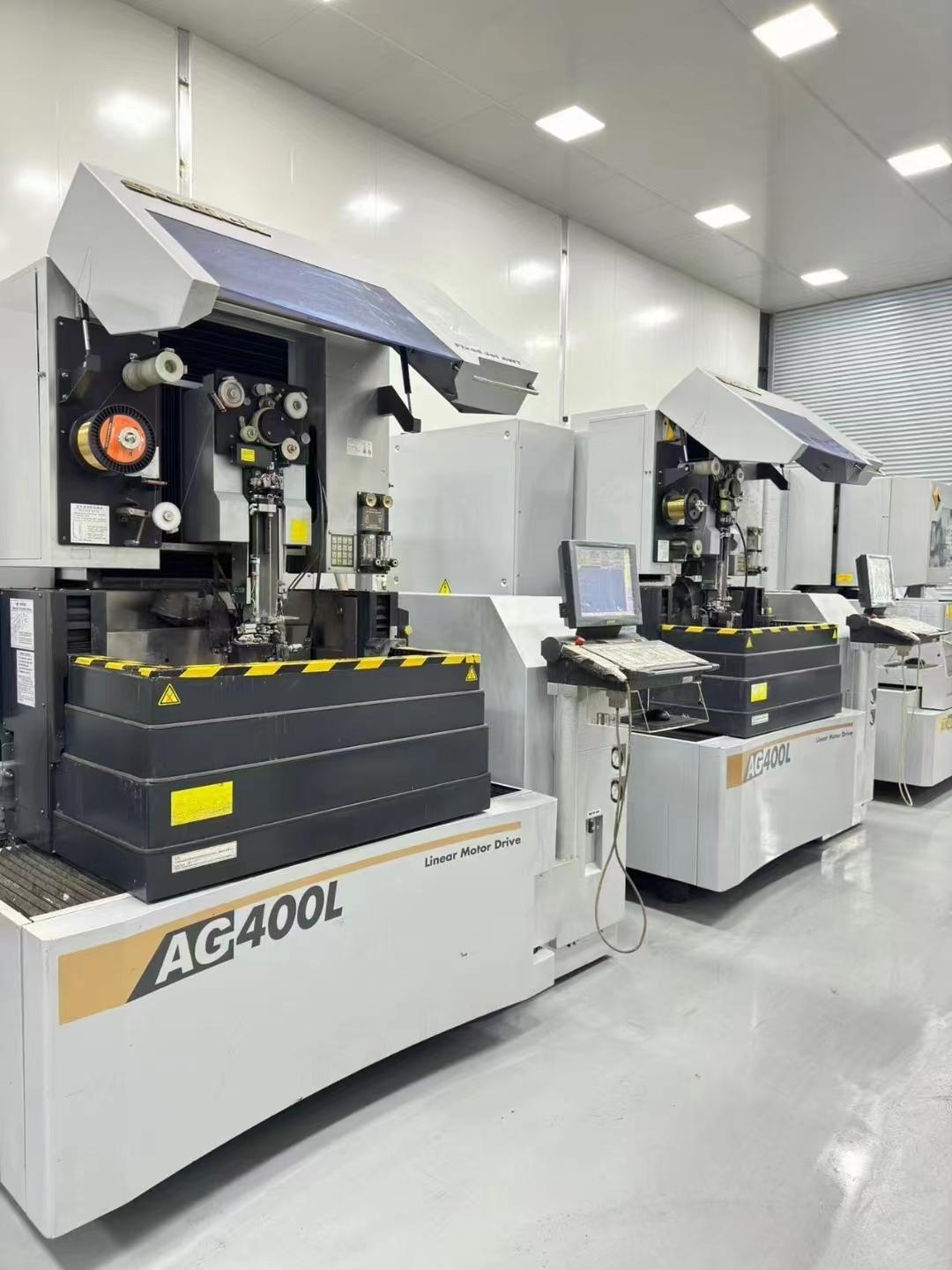

沙迪克慢走丝简介

沙迪克慢走丝是日本沙迪克公司生产的一种高精度慢走丝线切割机床，以下是其相关介绍：

一、技术指标

• 采用无电阻、防电解电源，具备水浸式加工、锥度切割功能。实用最高加工效率为120-150mm²/min，最佳表面粗糙度达Ra＜0.5μm，切割精度可达±0.005mm，一般采用0.15mm以上的铜丝进行切割.

二、机型种类

• 主要有三种机型，AQ水割机、AP油水两用机以及高精密的EXC油割机.

三、部分型号及参数

• ALN400QS：Z轴行程255mm，最大切割厚度250mm，主机重量2200kg，最大加工速度3.3-60mm/min，表面粗糙度0.19μm，电极丝直径范围0.10-0.30mm，工作台承受重量500kg.

• α-C400iB：工作台尺寸626mm×441mm，承载500Kg，X轴行程400mm，Y轴行程300mm，Z轴行程255mm，斜度±30°/80mm，锥度行程U轴±60mm，V轴±60mm，切割效率330mm²/min，电极丝直径Ф0.10-Ф0.30mm，走丝速度<15M/min，粗糙度Ra≤0.19μm.

四、优势

• 精度高：通过水温冷却装置控制温度，减小机床热变形，采用直线电机实现精密定位，可达到0.1μm当量的控制.

• 表面质量好：能实现较好的表面粗糙度，如Ra＜0.5μm，加工后的工件表面质量高，减少了后续加工工序.

• 自动化程度高：具备高速自动穿线AWF功能，10秒循环，0.10细线可自动穿线，且具有多种自动编程、自动对刀、短路及断丝处理等功能.

• 切割效率较高：实用加工效率为100-120mm²/min，大生产率可达350mm²/min.
