欧玛 MVC1100B的介绍

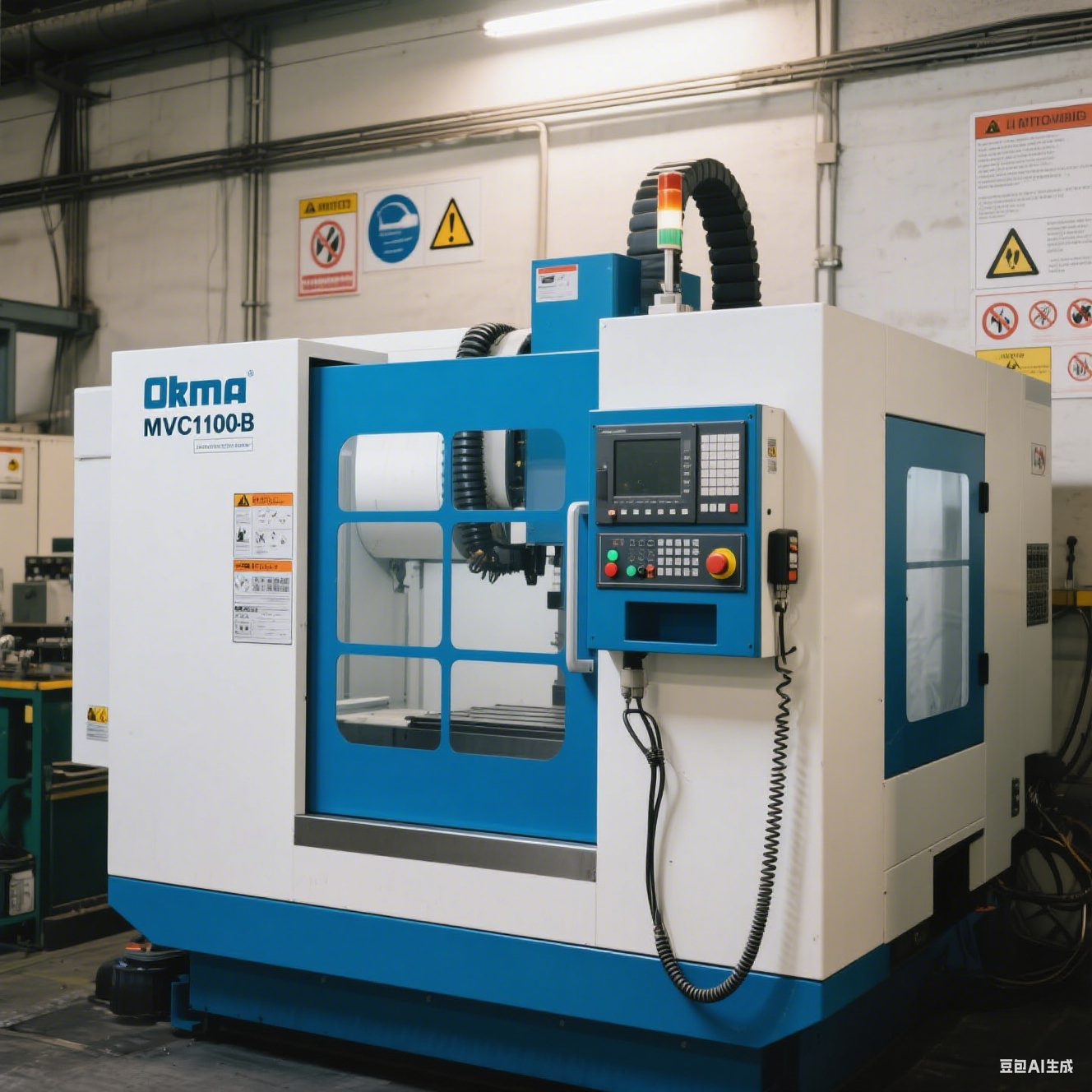

欧玛MVC1100B是一款立式加工中心，主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件。其相关介绍如下：

- **工作台参数**：工作台尺寸为1300×610mm，允许荷重1000kg，T形槽尺寸为18×5mm×5个。

- **行程参数**：X轴行程为1100mm，Y轴行程为610mm，Z轴行程为650mm。主轴端面至工作台面距离最小150mm，最大800mm，主轴中心到导轨基面距离665mm。

- **主轴参数**：主轴锥孔为BT40，转数范围50～8000r/min，输出扭矩52.5N.m，主轴电机功率11/15kw，主轴传动方式为同步齿型带。

- **刀库参数**：刀库形式为机械手，选刀方式为双向就近选刀，刀库容量24把，刀具长度300mm，刀具重量7kg，刀盘直径满刀φ80mm，相邻空刀φ150mm，换刀时间2.5s。

- **进给参数**：快速移动时，X轴、Y轴速度为32m/min，Z轴为30m/min。进给速度范围为1-20000mm/min，三轴拖动电机功率均为2.5kw。

- **精度参数**：定位精度按JISB6330标准，X轴为±0.005/300mm（全长0.016mm），Y轴为±0.005/300mm（全长0.012mm），Z轴为±0.005/300mm（全长0.012mm）。重复定位精度X轴为±0.003mm（全长0.010mm），Y轴为±0.003mm（全长0.008mm），Z轴为±0.003mm（全长0.008mm）。

- **其他参数**：机床重量8000kg，电气总容量25KVA，机床轮廓尺寸3000×2565×2944mm。
