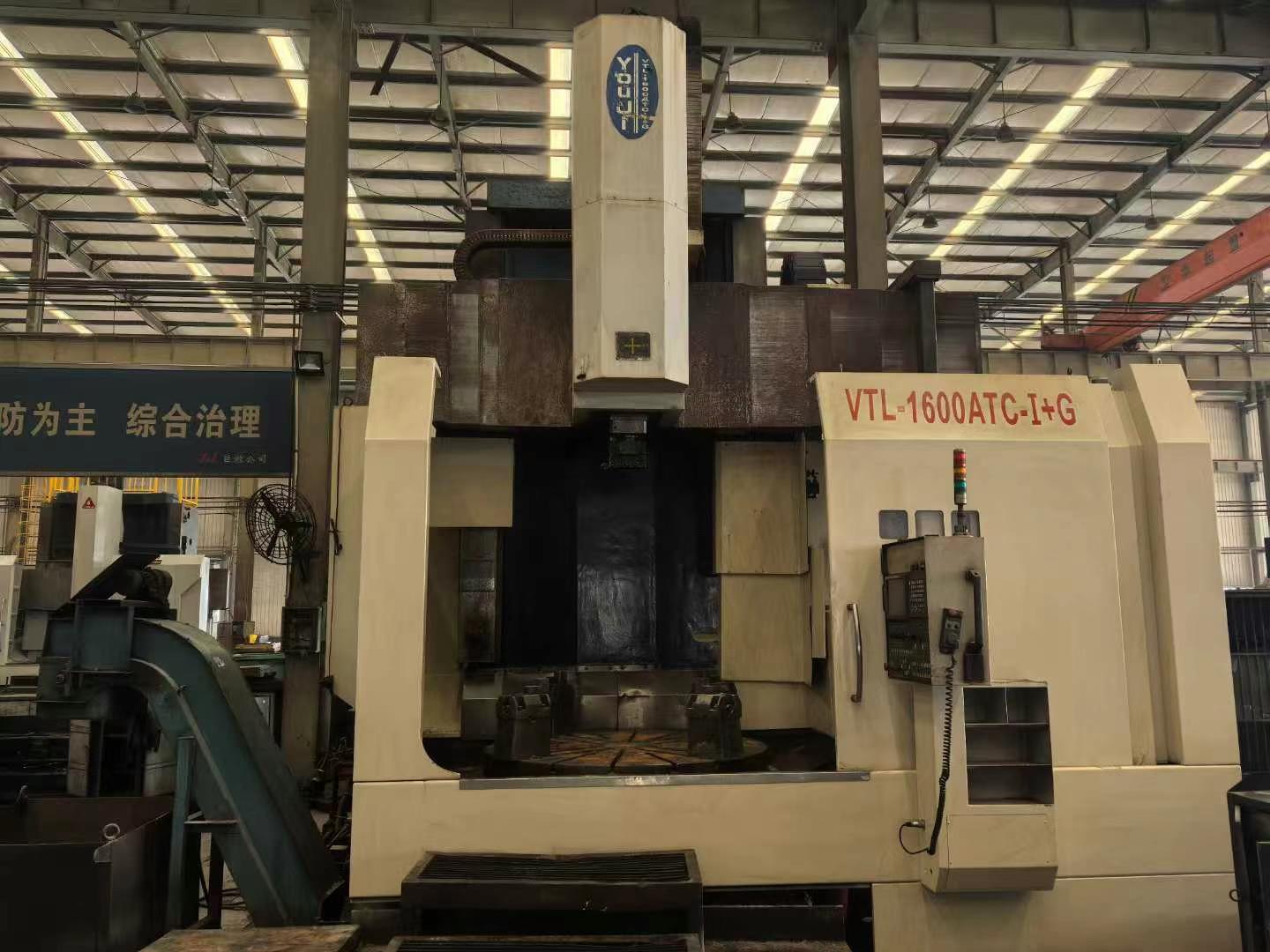

台湾油机 KV-1600ATC数控立式车床的介绍

台湾油机KV-1600ATC是一款数控立式车床，以下是其详细介绍：

1. **加工能力**

    - **加工尺寸**：最大回转直径为2000mm，切削直径可达1800mm，加工高度为1200mm，可加工大型盘类零件。

    - **加工重量**：机床可承受的加工重量达8000kg，能够满足大、薄、重及不规则形状工件的加工与上下料需求。

2. **主轴系统**

    - **主轴功率**：主电机功率为37/45kW，可提供强大的动力，确保在重切削加工时的扭矩和转速要求。

    - **主轴转速**：主轴转速范围为1200-2400rpm，通过德国ZF二段变速箱与FANUC高马力高扭力主轴马达结合，使机床同时具备高扭矩及高转速能力，能满足不同材料和加工工艺的需求。

    - **主轴锥度**：采用BT50主轴锥度，具有良好的刚性和精度保持性，能够保证刀具与主轴的连接精度，适用于重切削和高精度加工。

3. **刀库系统**：配备有12把刀具的刀库，换刀时间短，可有效提高加工效率，减少辅助加工时间，刀柄型式为7/24 taper BT-50，最大刀具尺寸为280mm，最大刀具重量为50kg，刀库载重为360kg。

4. **进给系统**

    - **快速进给**：X轴快速进给速度为12m/min，Z轴快速进给速度为10m/min，能够快速定位刀具和工件，缩短加工的空行程时间，提高加工效率。

    - **切削进给**：切削进给速度范围为1-2000mm/min，可根据不同的加工材料和工艺要求，精确调整进给速度，保证加工质量。

5. **精度指标**

    - **定位精度**：机床的定位精度为±0.007/500，重复精度为±0.005，能够保证工件加工尺寸的准确性和一致性，满足高精度加工需求。

    - **C轴精度**：C轴定位精度为±7.5"/360°，C轴重复精度为±5"，在车削、钻孔及攻牙等加工中，可实现高精度的圆周分度和定位。

6. **机床结构**

    - **立柱设计**：立柱采用特殊对称式箱型设计，能够为滑台在重切削时提供强大的支撑力，保证机床的稳定性和刚性。

    - **滑台结构**：X轴为箱型结构滑台，经过适当热处理，滑动面上结合耐磨片（Turcite B），组立成高精度低摩擦的精密滑台组，可确保滑台运动的精度和稳定性。

    - **整体布局**：机床采用立式布局，占地面积为5550x5200mm，相比卧式车床，更适合加工大型盘类零件，且有利于工件的装夹和上下料。

7. **数控系统**：通常配备发那科Oi-TD系统，该系统具有功能强大、操作简便、稳定性高等特点，可实现对机床的精确控制和编程，支持多种先进的加工功能和指令，方便操作人员进行复杂零件的加工。

8. **其他配置**

    - **排屑系统**：机床配备有螺旋式排屑器等排屑装置，可及时清除切削过程中产生的废屑，保证机床的正常运行和加工环境的清洁。

    - **冷却系统**：具有切削液泵和冷却水箱等冷却装置，可对刀具和工件进行冷却和润滑，提高刀具寿命和加工质量。

    - **润滑系统**：自动润滑系统可定期对机床的各运动部件进行润滑，减少磨损，延长机床的使用寿命。
