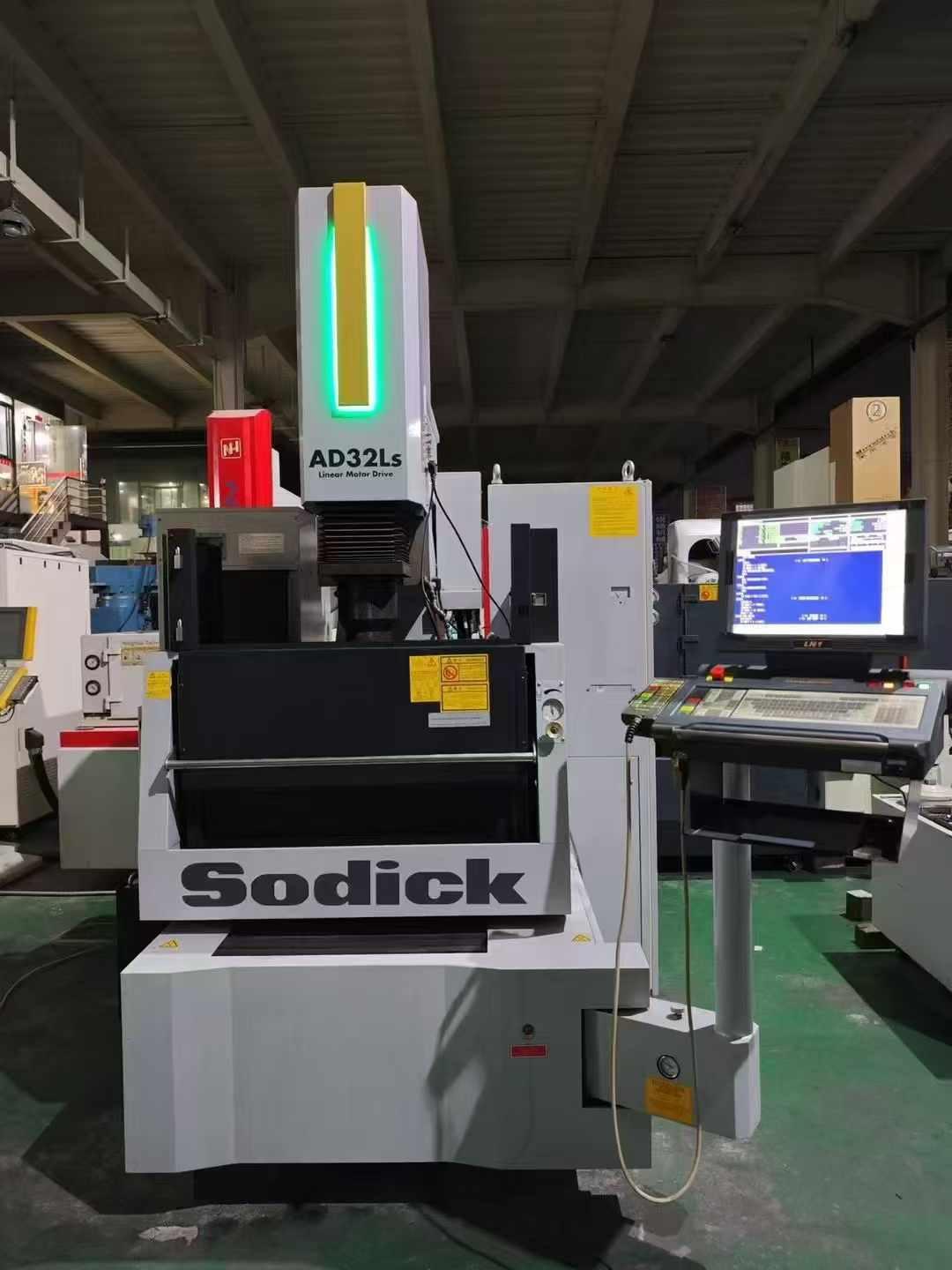

沙迪克火花机简介

沙迪克火花机是日本沙迪克公司生产的一种高性能电火花加工机床，在模具制造等领域应用广泛，以下是其详细介绍：

一、特点

• 高精度加工：沙迪克火花机采用先进的技术和精密的机械结构，能够实现高精度的加工。例如其部分型号的加工精度可控制在±0.001mm以内，可满足对模具精度要求极高的行业，如电子、光学等领域的加工需求.

• 高加工效率：配备了高性能的放电电源和先进的加工回路，能够提高放电能量的利用率，加快加工速度。例如AL60G型号采用新开发的“SP电源”及相关新控制技术和新电路，使加工速度和质量都有显著提升.

• 表面质量好：通过优化放电参数和加工工艺，可获得良好的加工表面质量，减少表面粗糙度，部分机型甚至可达到镜面效果，无需后续抛光处理，节省了加工时间和成本.

• 自动化程度高：具备自动电极交换装置、自动液面调整功能、加工过程自动监控与补偿功能等。以其配备的高速自动穿丝装置为例，可实现无人操作下的高精度加工，提高了生产效率和加工质量.

• 直线电机驱动技术：部分高端型号采用直线电机驱动，如AL系列、ALN800G等，相比传统的滚珠丝杠驱动方式，具有更高的响应速度、更好的随动性和更高的定位精度，能够实现更稳定、更精确的加工运动控制.

二、常见型号及参数

1、AL60G ：

• 各轴行程：X×Y×Z为600x420x370mm；

• 最大悬垂量：50kg；

• 最大工件重量：1500kg；

• 机床主体尺寸：宽×长×高为1740x2785x2570mm；

• 配备：直线电机驱动、“SP电源”、“Arc-less 4”回路及加工辅助功能“LN Pro AI”等。

2、ALN800G：

• 各轴行程：X轴800mm，Y轴600mm，Z轴500mm；

• 特点：适用于大型、高板厚加工，标准配置支持500mm工件板厚浸渍加工的自动三边上下加工槽、以陶瓷为底座的“口字形”工件支架等，可实现高速、高精度加工的连续无人运行。

• VN400Q ：

• 各轴行程：X轴400mm，Y轴300mm，Z轴230mm；

• 特点：入门级直线电机驱动线切割放电加工机，标准搭载张力伺服功能、自动穿丝装置、精密热位移修正功能等，加工辅助系统“Heart-NC”具有简易程序编制功能，适合初学者操作，且能耗较低。

三、 应用领域

• 模具制造：用于加工各种模具，如注塑模具、压铸模具、冲压模具等，可制造出复杂形状的型腔和型芯，提高模具的精度和质量，延长模具的使用寿命.

• 精密零件加工：能够加工各种精密零件，如航空航天零件、医疗器械零件、电子零部件等，满足这些领域对零件高精度、高性能的要求.

• 特种加工：对于一些传统加工方法难以加工的材料和形状，如硬质合金、淬火钢、深细孔、异形孔、深槽、窄缝等，沙迪克火花机具有独特的加工优势，可以实现高效、精确的加工.
