技术细节

-顶间距：1600[mm]

-中心高度：225[mm]

-两顶尖支承最大工件重量：250[kg]

-行程 （Z/X）：1.750 X 350[mm]

-最大进给量（Z/X）：20.000[mm/min]

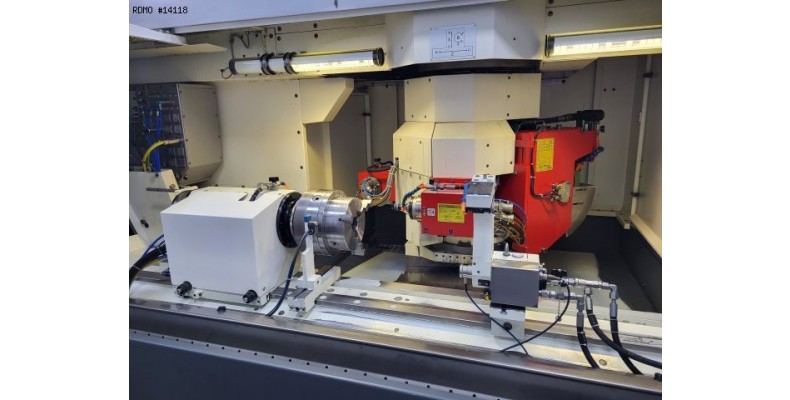

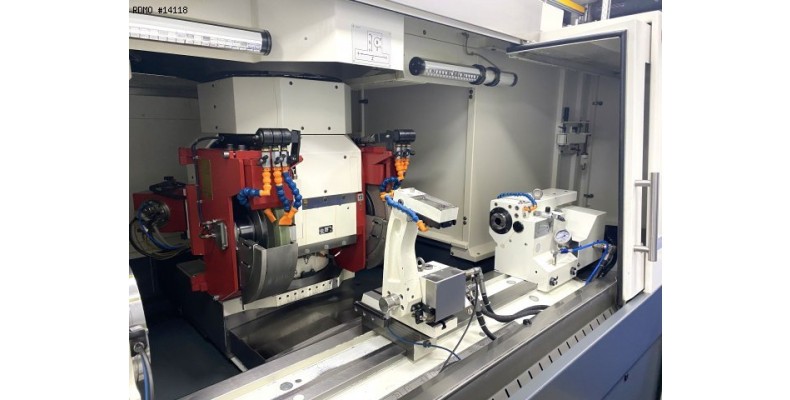

砂轮

-类型：2个OD砂轮（左/右），2个ID主轴

-B轴行程：-45/+225[ⰼ/span>]

-B轴分度精度：0001[ⰼ/span>]

-砂轮尺寸（㘸宽度x孔径）T1:500 x 80 x 203[mm]

-砂轮尺寸（㘸宽度x孔径）T2:500 x 80 x 203[mm]

-电机功率：15[kW]

-砂轮转速：750-4.500[rpm]

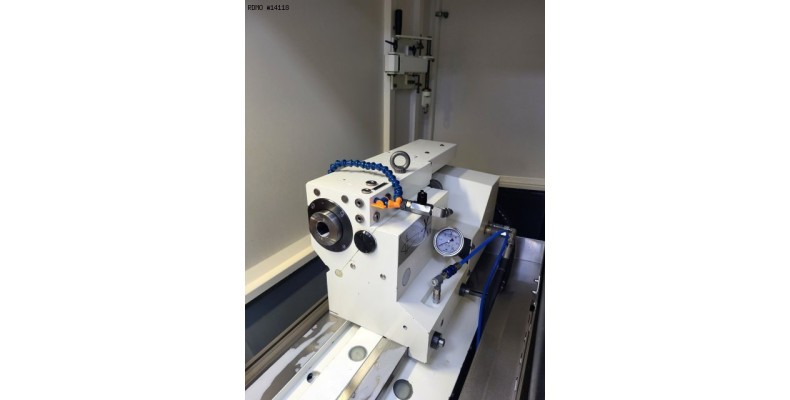

工作头

-类型：直接驱动

-锥体类型：ISO 50

-速度：1-1.500[rpm]

-功率：10[kW]

尾架

-锥体类型：MT4

-套筒轴行程：80[mm]

尺寸

-占地面积：5.200 x 3.800[mm]

-高度：2.107[mm]

-重量：10.200[kg]

电气参数

-电压：400[V]

-频率：50[Hz]

-装机功率：30[kVA]

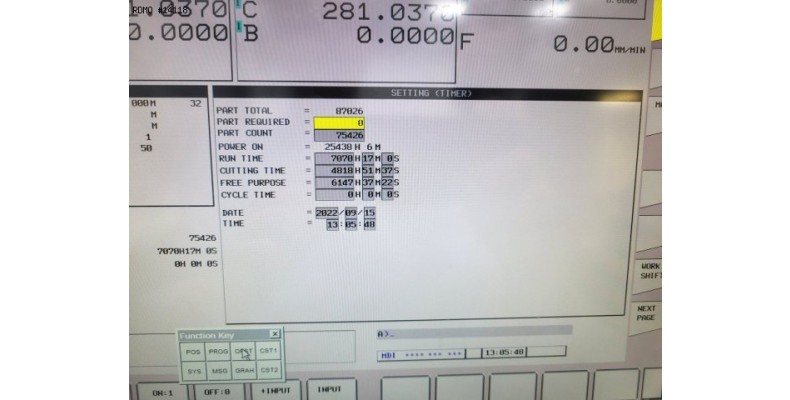

工作小时数

-通电小时数：25.438[h]

-运行小时数：4.818[h]

配备

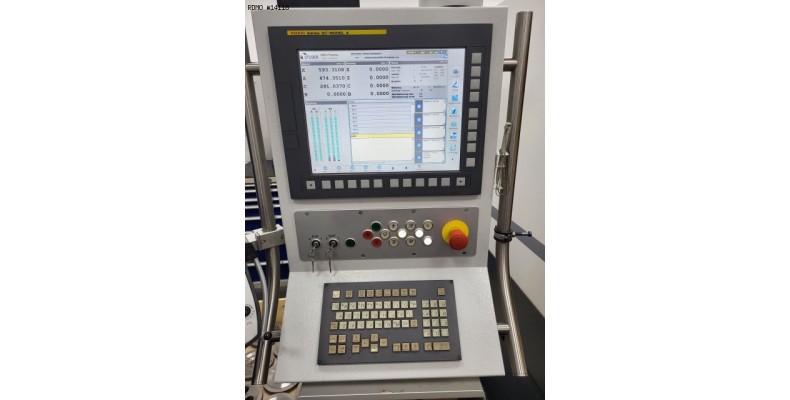

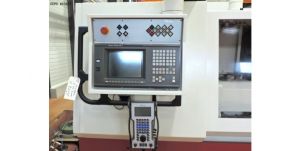

-CNC FANUC 31i-A，带15'平板触摸屏

-接口：RJ45、USB

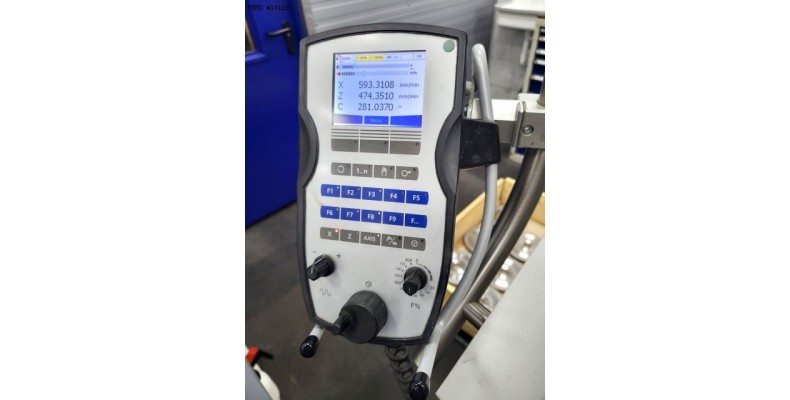

-软件选项：版本F、程序检查、快速设置、触摸修整、螺柱技术、螺柱电子手轮，STUDER PCU-Terminal II

-X/Z轴线性电机

-X/Z轴线性刻度尺，精度：000001[mm]

-T1旁带长度探头的自动校准装置：MOVOMATIC C25

-带制动器和编码器的标准C轴：00001[ⰼ/span>]

-2电主轴FISCHER MFM 1224/42:24.000-42.000[rpm]

-尾架

*带可调节液压夹紧和踏板

*同心度微调

*气垫顶出

*工作台外带停机位

-工作台带1个可缩进修整装置

-1个固定在工作台的敷料装置

-头架

上的1个修整装置

-外轮动平衡装置：DITTEL P6002

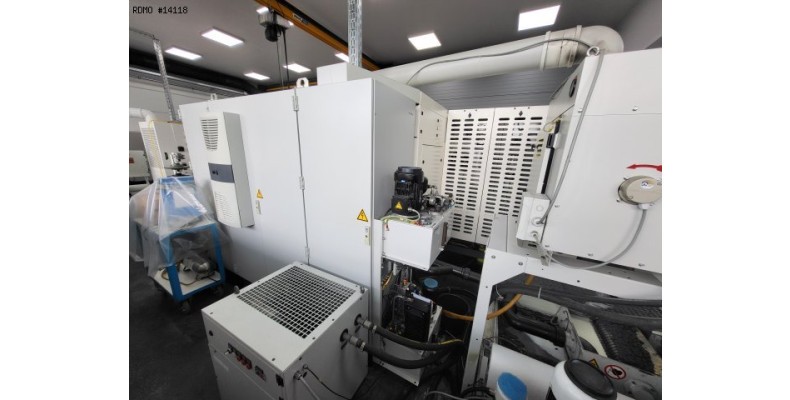

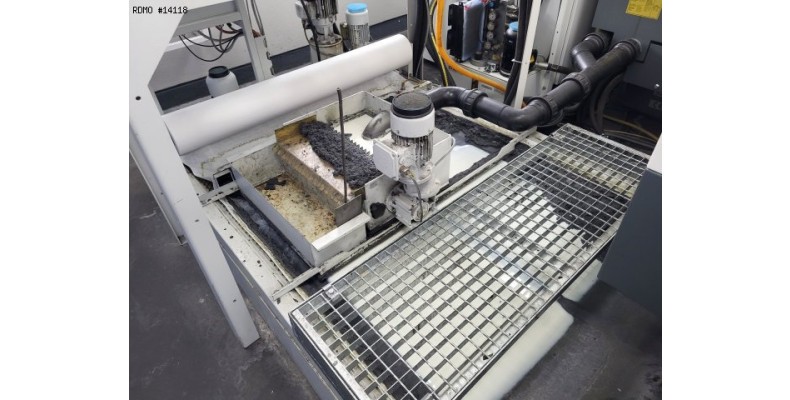

-带泵的冷却液箱：STREULI SPB6

*带纸张过滤装置，宽度：1000[mm]

*带磁性过滤器

*带冷却装置：TECHNOTHERM TTK 5000

-砂轮电机冷却装置：HYDAC FLKS-5L

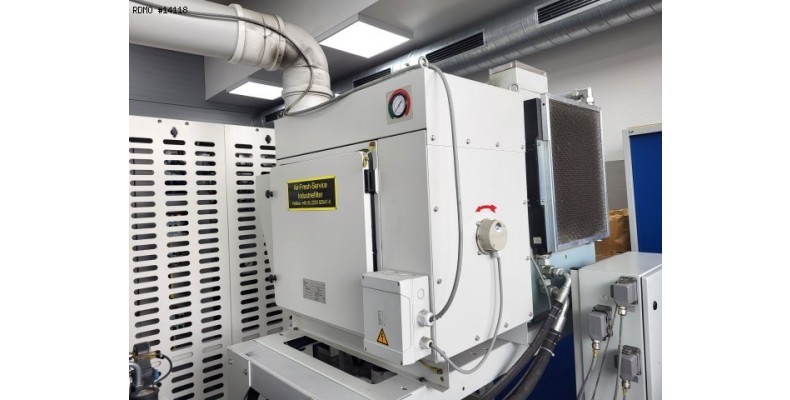

-除雾器：Air-Fresh-Service FMN-V12

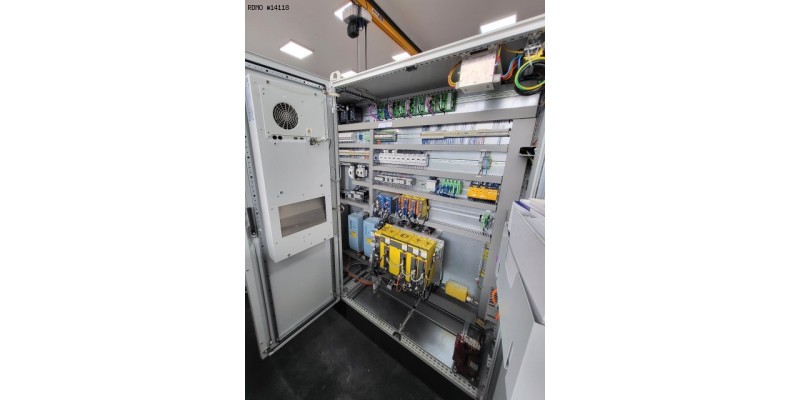

-机柜空调：RITTAL SK 3304 140

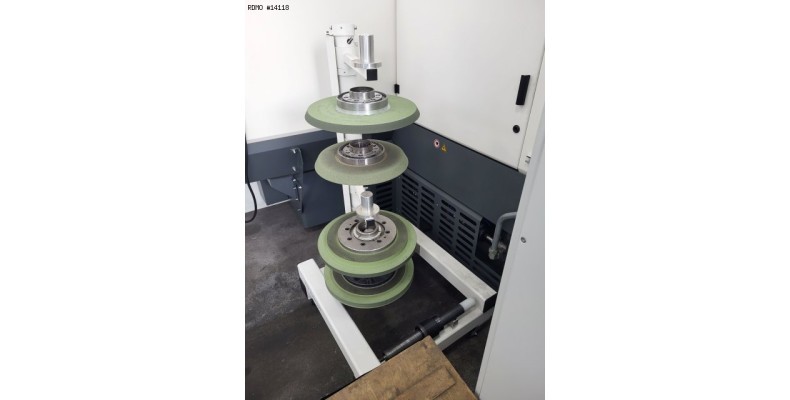

-2个外部砂轮

-6个外部砂轮支架

-1个固定中心

-1个磁性卡盘

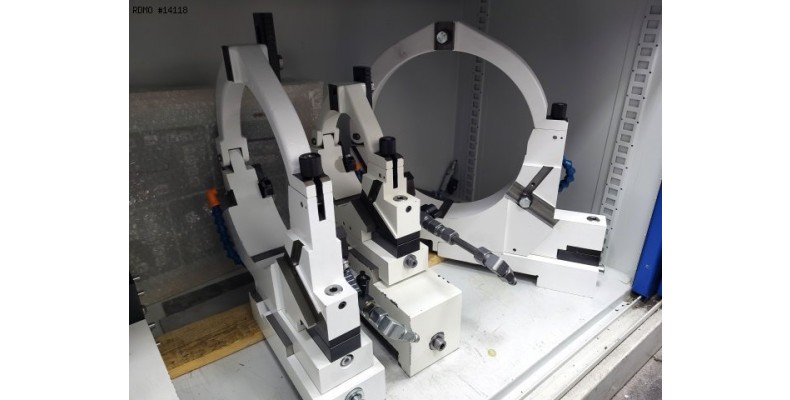

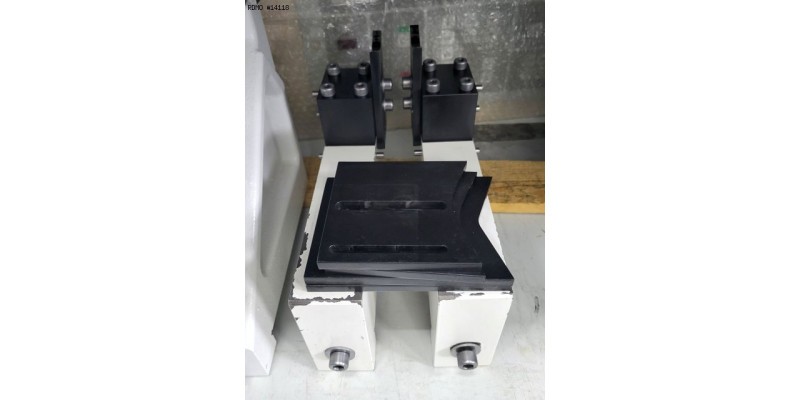

-3个带微调的三爪稳定架
