工作台 Table
工作台面积: 1400×800mm
T型槽（槽数×宽度）: 5×18*110mm
工作台最大负荷: 1300kg
行程 Stroke
左右行程 (X): 1300mm
前后行程 (Y): 800mm
主轴头上下行程 (Z): 700mm
主轴鼻端至工作台面距离: 160-860mm
主轴中心至机柱前面距离: 875mm

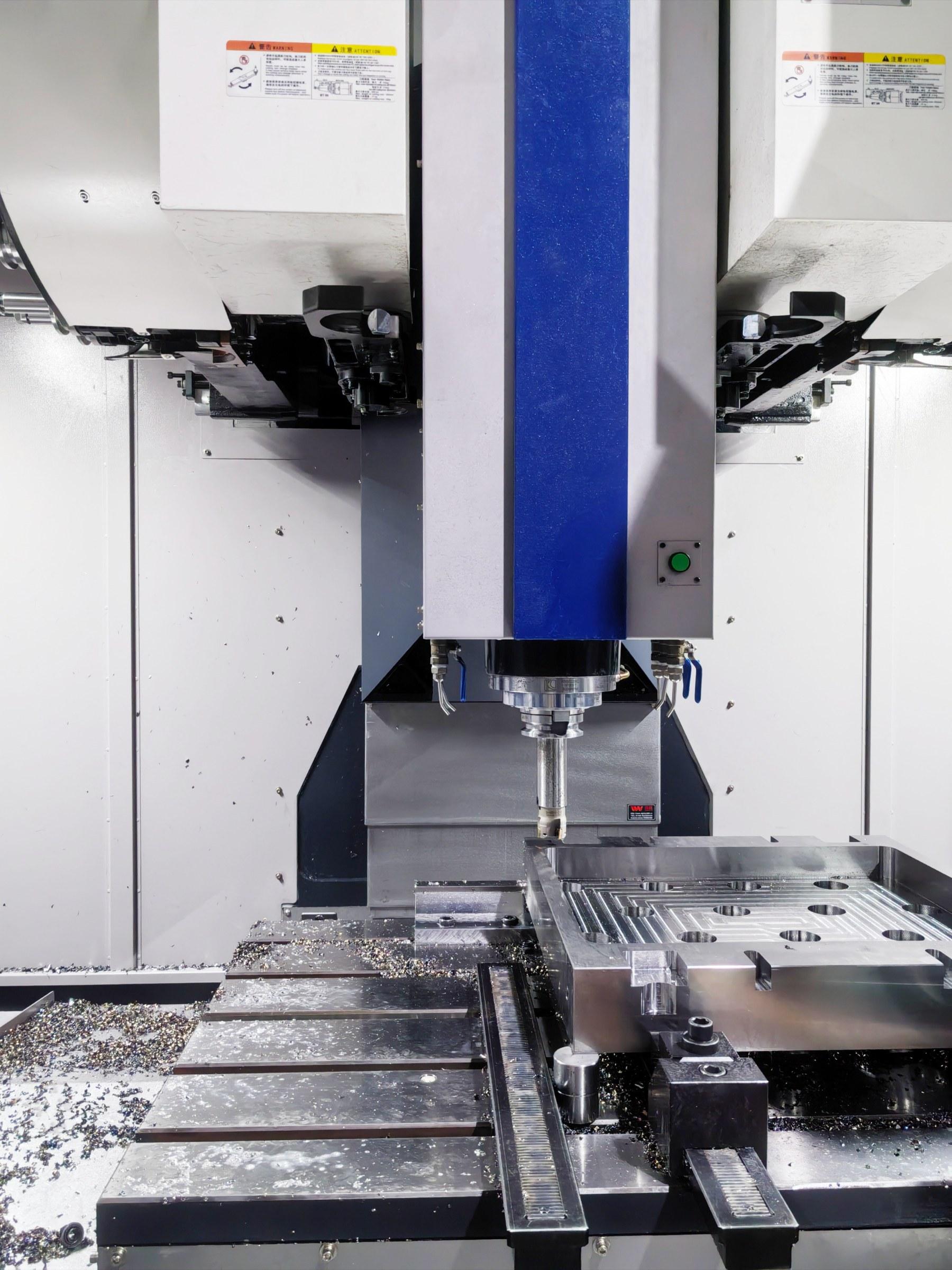

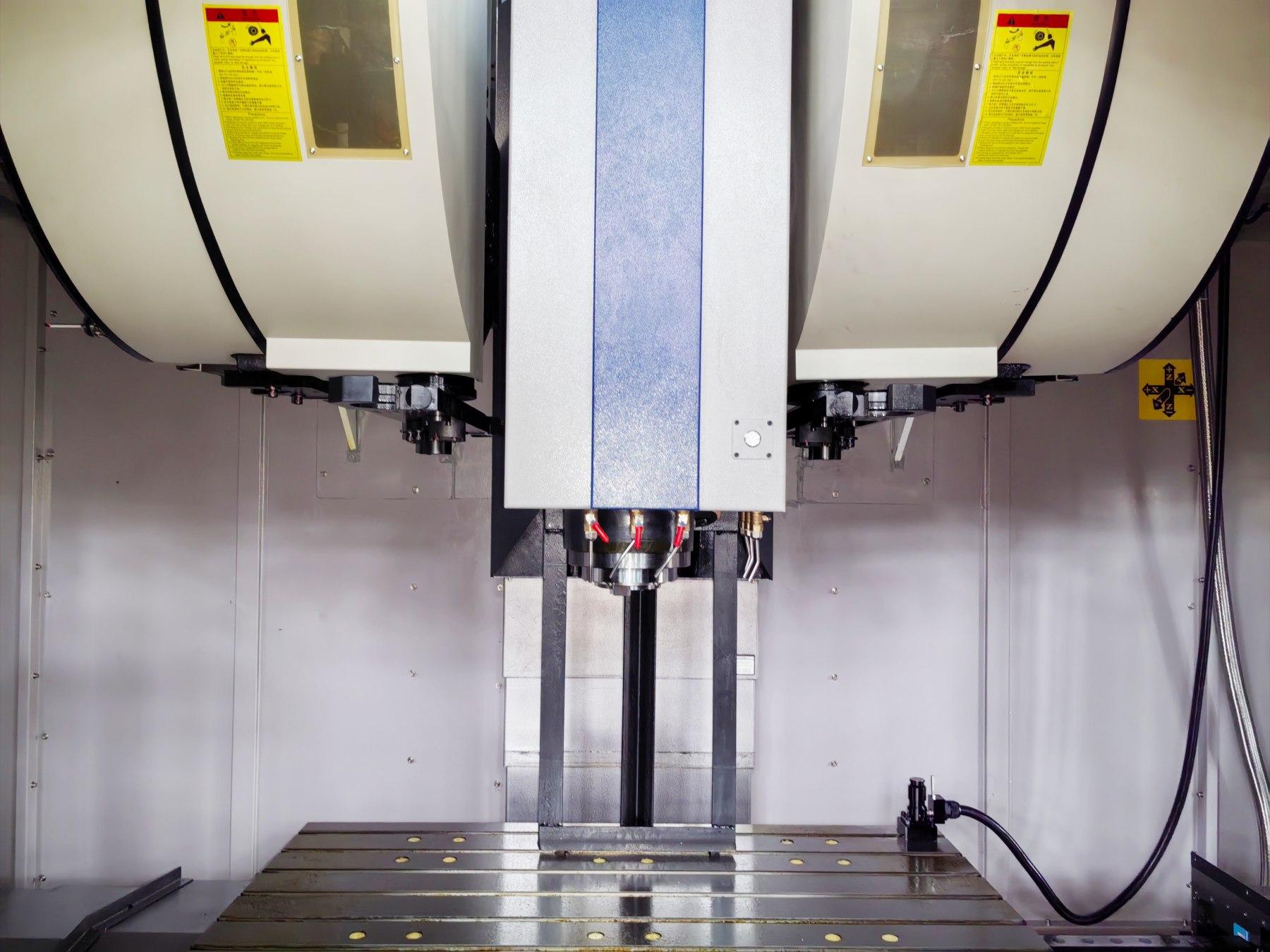

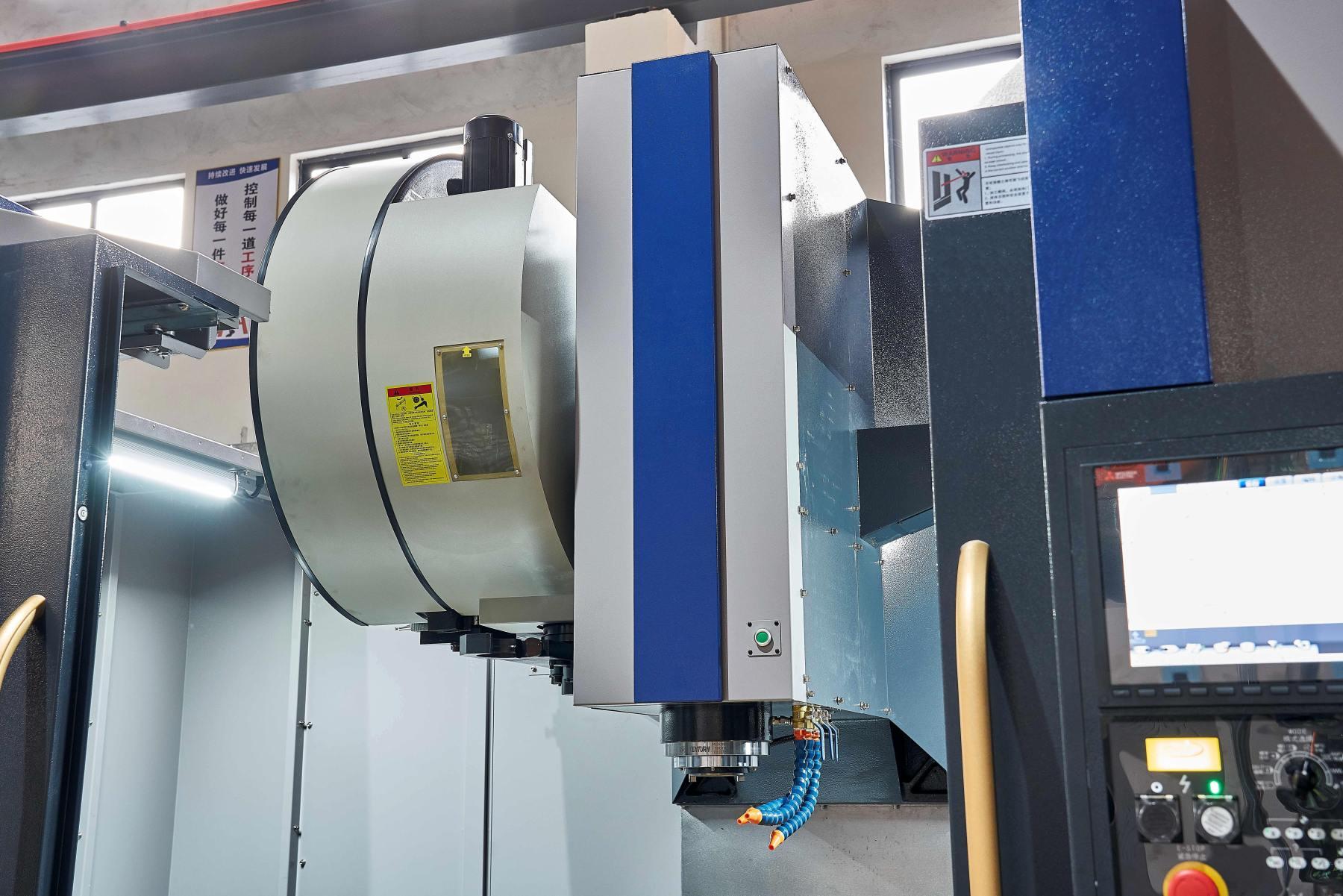

主轴 Spindle
主轴端孔斜度: BT50/155
最高主轴转速: 8000rpm
驱动结构: 皮带式 Belt-driven
进给 Feed
切削进给: 1-10000mm/min
快移速度: X/Y:20m/min; Z:12m/min

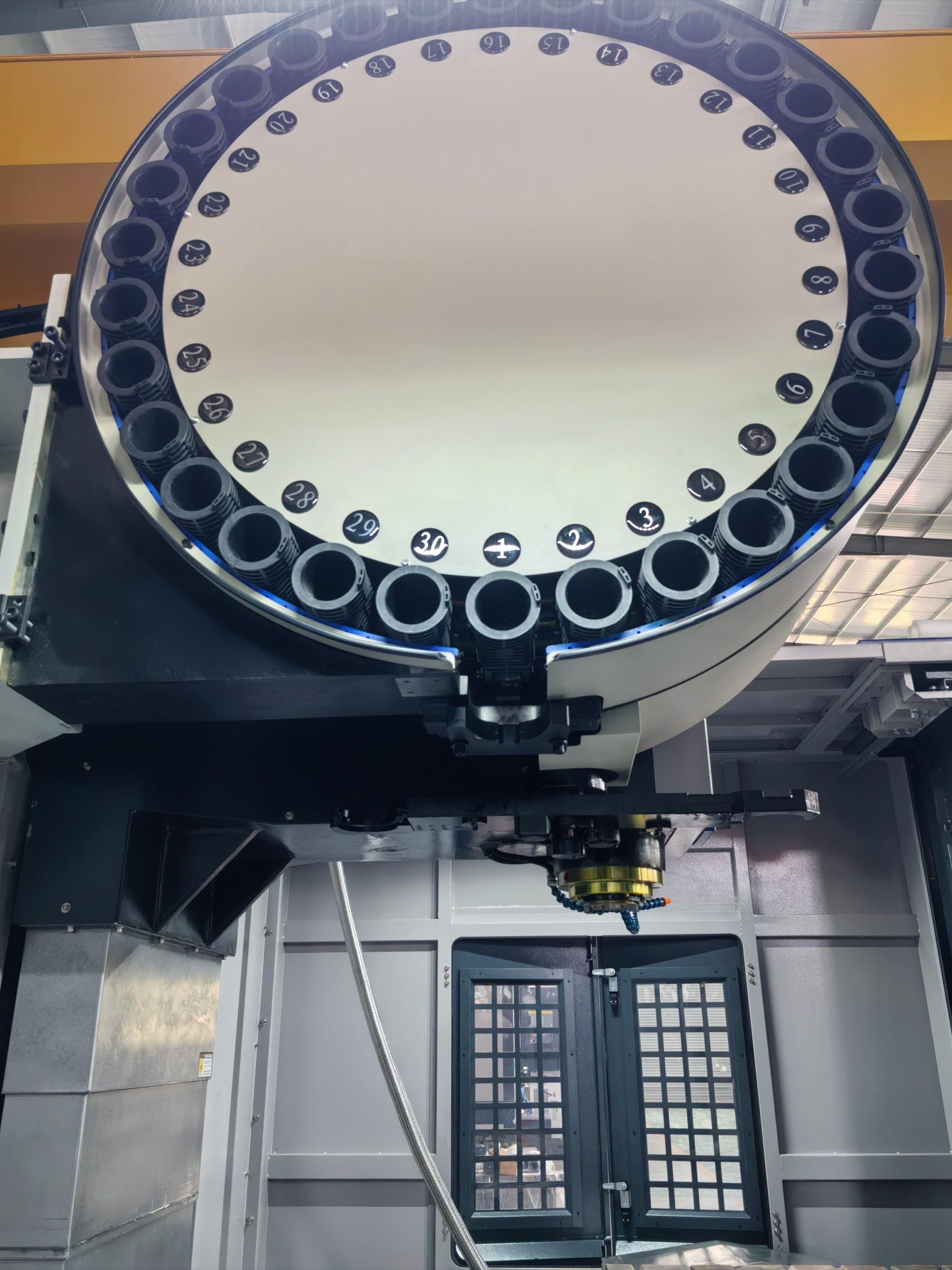

自动换刀装置ATC (Automatic Tool Changer)
刀把型式: BT50
刀具储藏容量: -
马达 Motor
主轴驱动马达: DN18.5kw
驱动马达X, Y, Z轴: HG453×HG452×HG453
导轨结构 Guideway Structure
X, Y轴: 滚柱线轨 Roller linear guide
Z轴: 硬轨 Hardened box way
机械重量、占地 Machine Weight & Dimensions
占地面积: 4000×3420×3200mm
机器重量: 11000kg
精度 Accuracy
定位精度: ±0.005mm
重复精度: ±0.003mm
电力、空压需求 Power & Air Requirements
电力要求: 35KVA
空压需求: 0.6-0.8Mpa
