数控轴配置：4轴联动 X/Y/B/C
X轴：砂轮径向进给（磨削切入轴）
Y轴：砂轮往复摆动轴（Oscillation）
B轴：工件旋转分度轴，用于刀片旋转并依次磨削各边
C轴：工件倾斜摆角轴，用于设置负倒棱角度

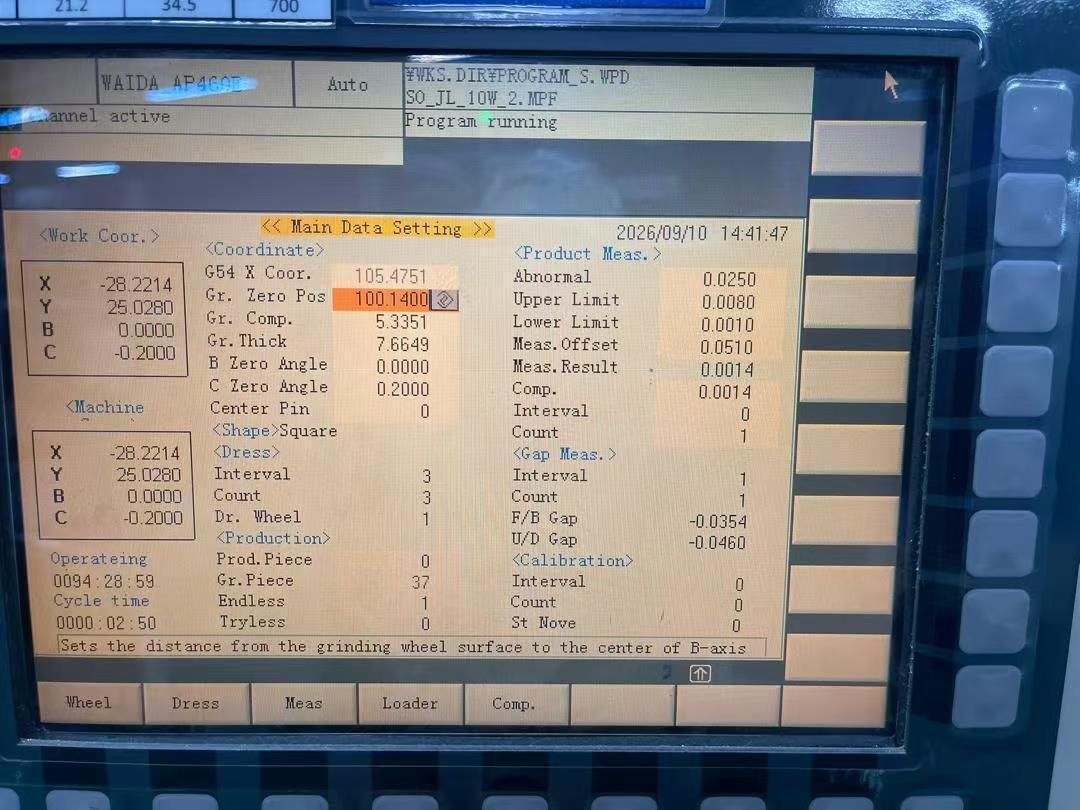

控制系统界面显示 X/Y/B/C，本机标准配置无Z轴，为4轴联动，不属于5轴
加工工件范围：
刀片形状：方形、三角形、菱形、圆形等各类可转位刀片
刀片内接圆：φ3.97～φ76mm
刀片最大厚度：90mm
加工材质：硬质合金、金属陶瓷、陶瓷、PCD/CBN刀片
砂轮与磨削参数：
砂轮：金刚石/CBN砂轮，原厂常用规格 ASD270-1/25D30
砂轮主轴：高刚性结构，静压轴承，微米级回转精度
砂轮修整：内置自动修整功能，可设定修整间隔及修整次数
在线检测：配备测量探头，磨削后自动检测尺寸并自动补偿砂轮磨损
尺寸精度：批量磨削外周尺寸公差稳定±0.002mm，棱边一致性好

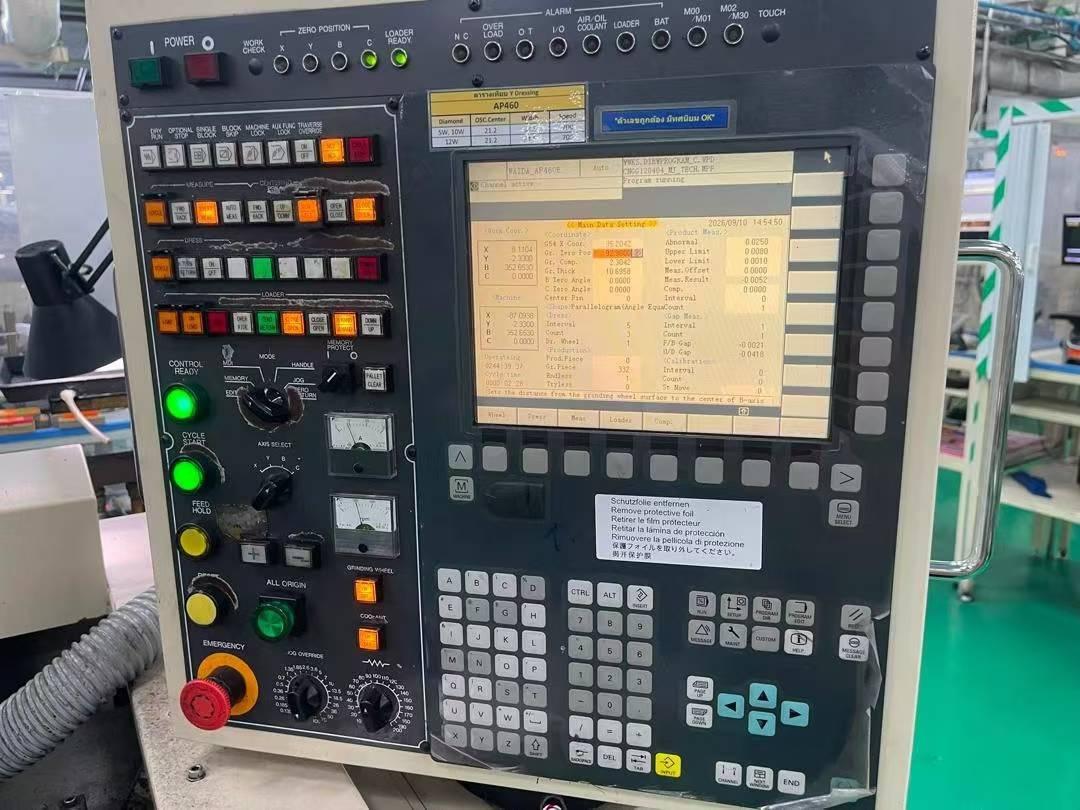

控制系统：
WAIDA原厂专用CNC系统
刀片图形化编程：输入刀片外形参数即可生成加工程序
尺寸控制：实时尺寸测量及自动补偿
生产管理：生产计数及循环时间监控
自动化配置：

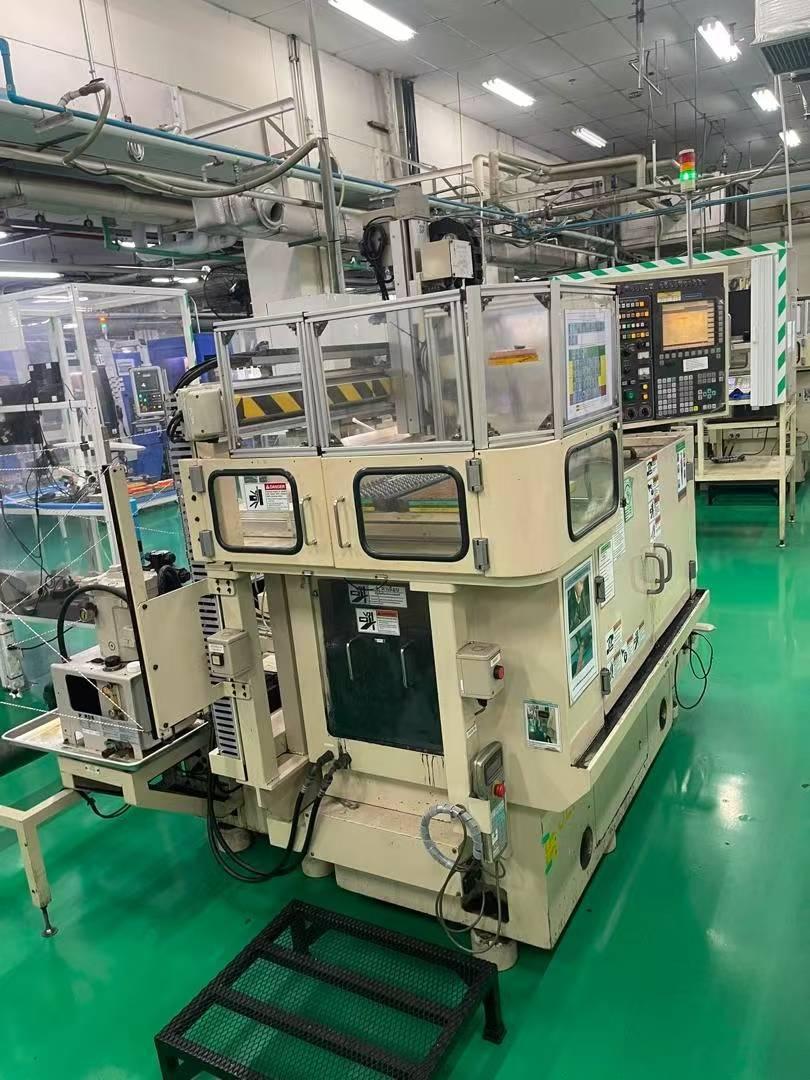

机械手自动上下料
料盘供料
支持长时间无人连续量产
机械手属于附属自动化机构，不计入机床4个CNC伺服轴

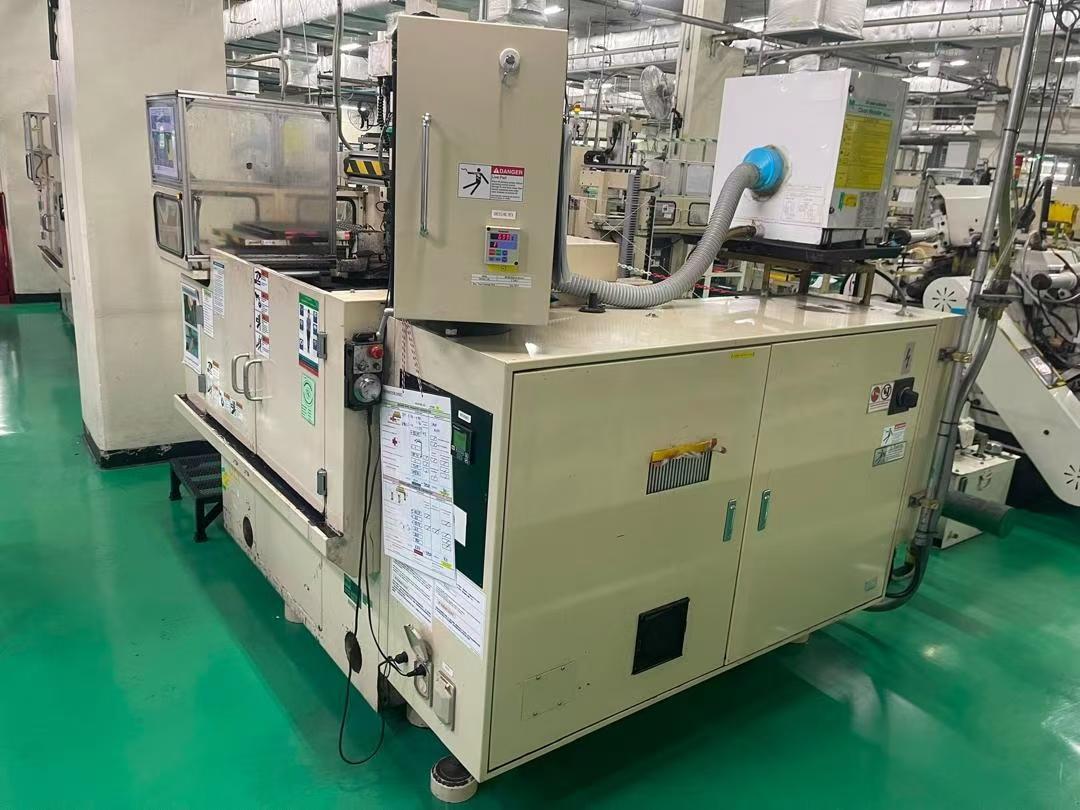

整机外形尺寸：约2300 × 1960 × 1950mm
整机重量：约6.5吨
