**技术参数**：
棒料加工直径范围：4-14 mm
主轴侧最大零件加工长度：40 mm
最大剩料长度：70 mm
主轴最高转速：8,000 rpm
主轴电机功率：5.6 kW
主轴扭矩：7.5 Nm
副主轴最高转速：8,000 rpm
副主轴电机功率：5 kW
副主轴电机扭矩：6 Nm
6个主轴的 Z轴行程：50 mm
副主轴的Z轴行程：150 mm
主轴侧横向刀架滑台X轴行程：40 mm
横向滑位Y轴行程 (黑色款机床)：30 mm
副主轴侧背端加工横向刀架滑台数量：1
副主轴侧背端加工横向刀架滑台X轴行程：75 mm

**走心机资料**：
页面 2/12

基础机器

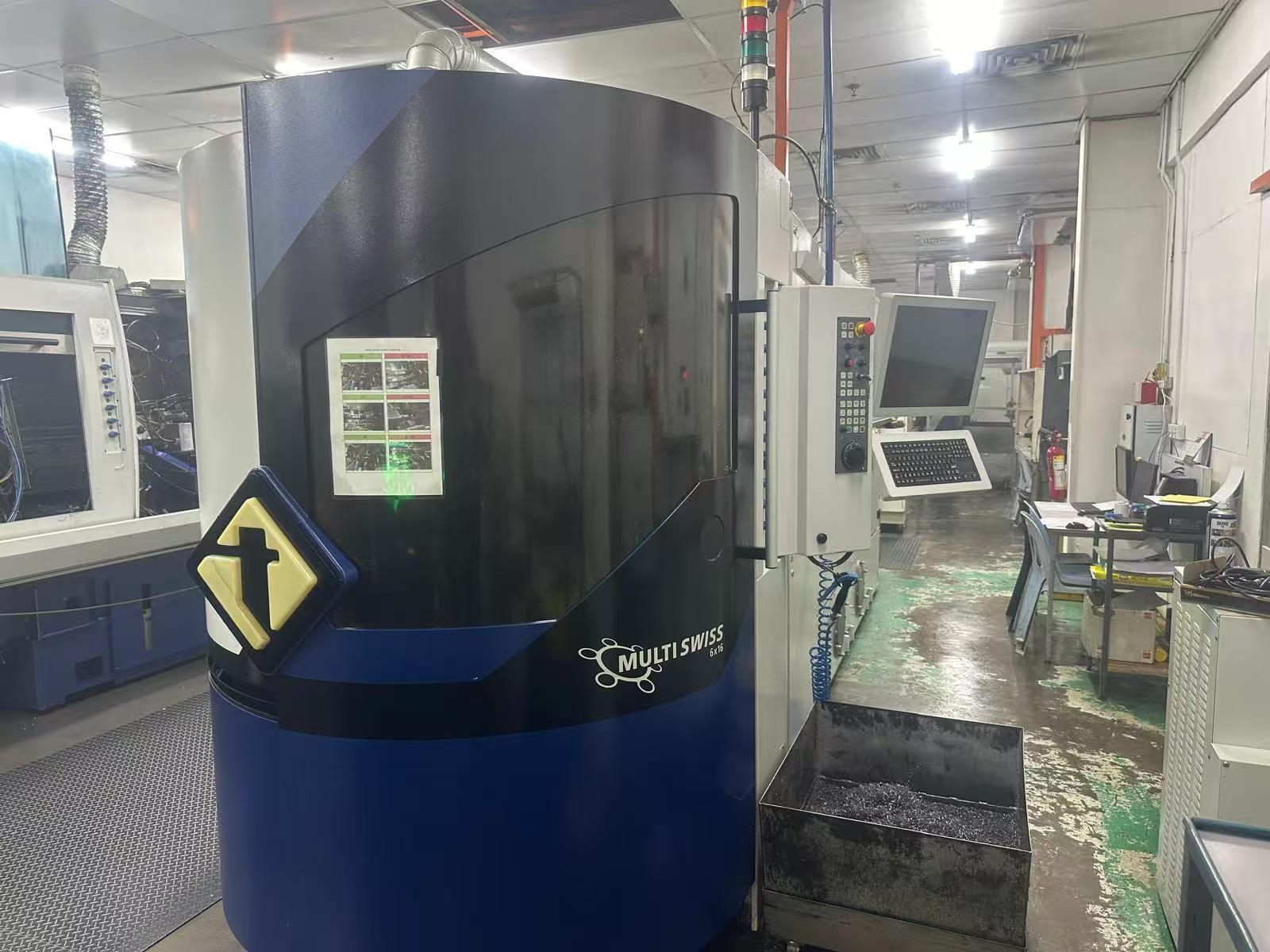

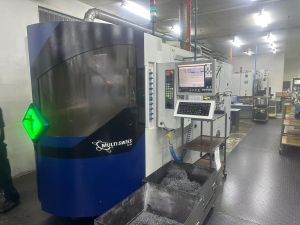

273-0002 基础机器 MultiSwiss 6×14，1.00 件

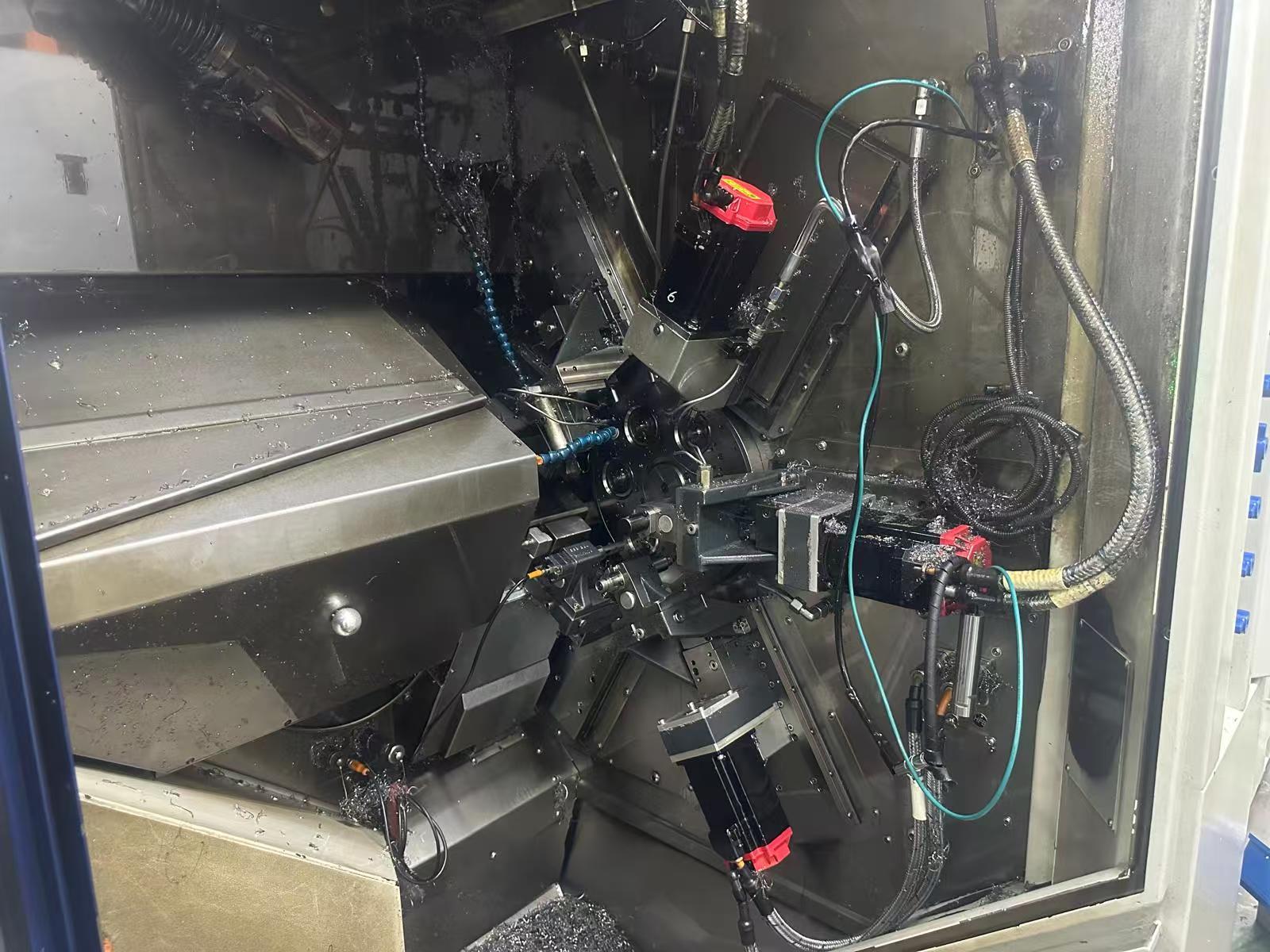

- 6 个电主轴，最大功率 5.5 千瓦，最高转速 8000 转/分
- 主轴容量 14 毫米，Z 轴行程 50 毫米（最大零件 40 毫米）
- 6 个 X 轴滑台，行程 40 毫米
- 1 个对向操作滑台，行程 75 毫米
- 带集成电机的对向主轴，功率 6 千瓦，最高转速 8000 转/分，行程 150 毫米

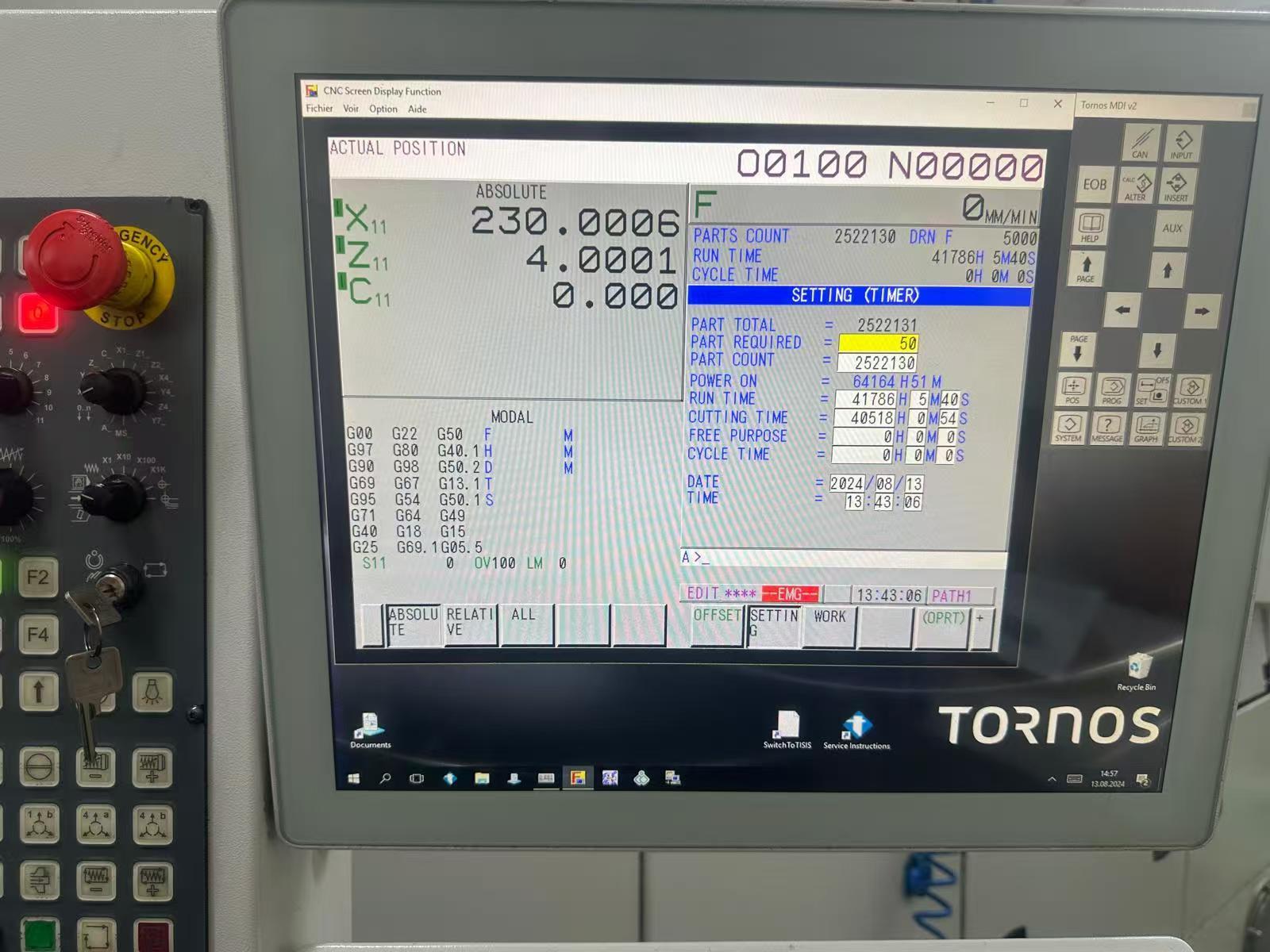

- Fanuc 30i 数控系统

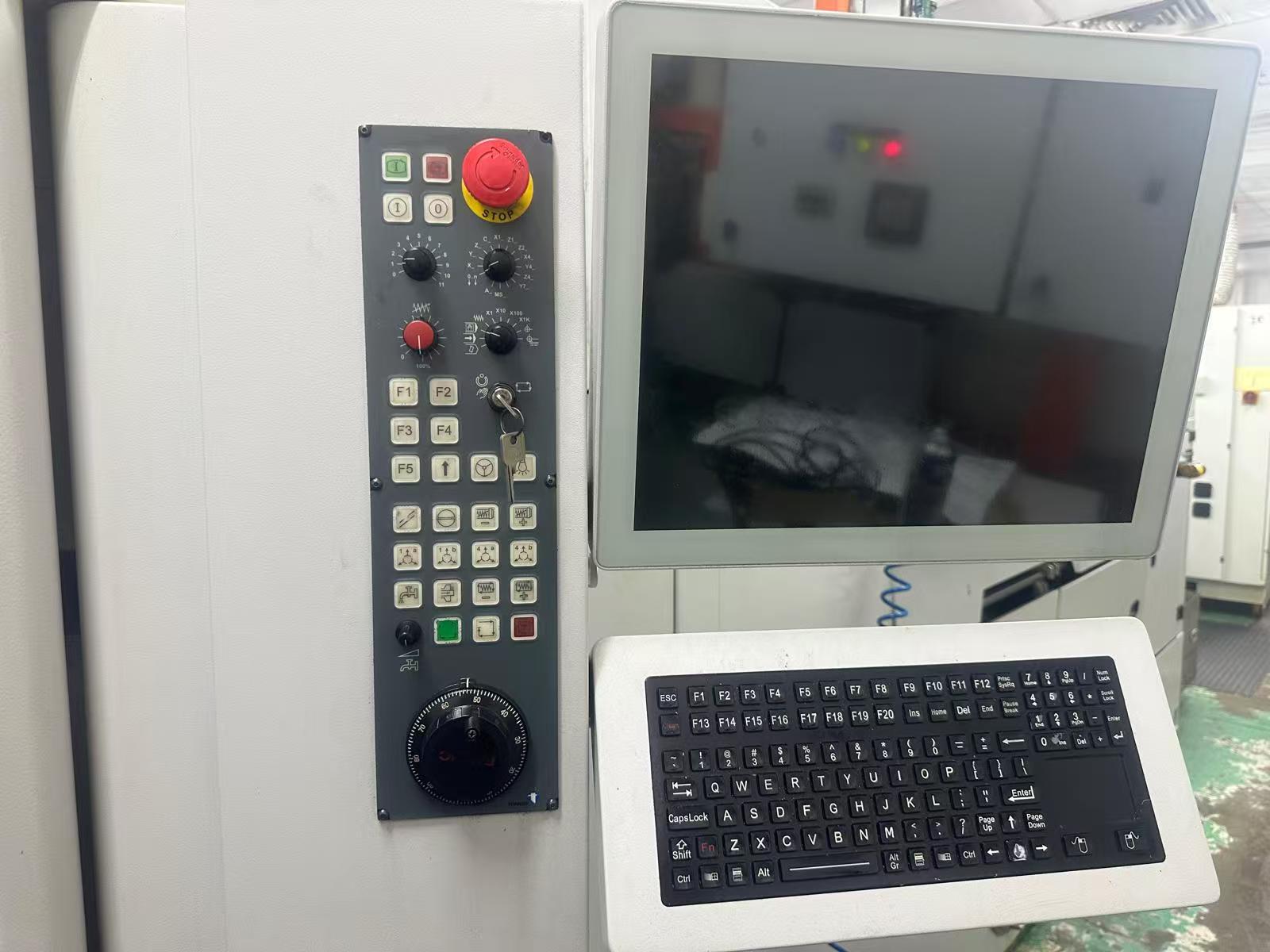

- 带 17 英寸屏幕的集成电脑
- TB DECO 编程系统（DCS 版本）（需要 3001）
273-0054 集成 X - Y 数控轴，位置 4，行程 ±15 毫米，提供 TB - DECO 程序（与 xxxx 不兼容），1.00 件
273-0100 零件分离器和气动零件滑道，适用于最大长度 40 毫米的零件，滑道最大 70 毫米，1.00 件
273-0200 安装在位置 1 的固定再夹头装置（需要 0830 和 1200），1.00 件
273-0400 状态塔，1.00 件
273-0503 英文操作说明，1.00 件
273-0703 英文 CNC 机床语言，1.00 件
273-0751 线路电压 380 - 420 伏，50 赫兹，误差 ±5%，1.00 件

页面 3/12

设备

273-0830 1 个安装好的再夹头，用于选件 0200，订单时需指定直径，2.00 件
273-0840 6 个夹紧管组，直径 15（12 - 14），1.00 件
273-0849 6 个缩径管组，直径 15（12 - 14），1.00 件
273-0900 1 个拾取夹头，直径 3 - 14 毫米，含毛坯顶出器，订单时需指定夹头直径，2.00 件
273-1010 车削刀架，底座（16×16），5.00 件
273-1011 附加车削刀架（16×16）（需要 1010）（与 1200 不兼容），1.00 件
273-1120 安装在位置 6 的切断刀架，1.00 件
273-1200 2 个端部单元的支撑，直径 25（与 0300、1011、1012、1240 不兼容），5.00 件
273-1205 高频主轴用夹紧法兰，直径 25 毫米，需要功能 1200 + 2120，2.00 件
273-1220 带夹头的固定端部加工钻夹头，直径 25，适用于 ESX - 16，容量 10 毫米，位置 2 到 5（需要 1200），5.00 件

页面 4/12

273-1300 对向操作刀架的支撑，1.00 件
273-1310 对向操作刀架，用于 16×16 切削刀具（需要 1300），1.00 件
273-1400 对向操作用双钻夹头，直径 6 毫米（需要 1310 或 1450）（与 1330 不兼容），1.00 件
273-1470 用于对向操作（COP）的直角高频主轴的十字支撑（需要 1300）（与 1310 和 1450 不兼容），1.00 件
273-2003 钻孔或多边形附件的电气接口（DCS 版本），2 个附件位置 3 到 5（与 0001 不兼容），1.00 件
273-2020 十字钻孔附件，传动比 2:1，最高 8000 转/分，最大 4.4 牛·米，位置 2 到 5，中心通冷却液（需要 2001 或 2002 或 2003 或 2004）（与 1010、1020、1050、2010、2030、2040 不兼容）（与 2300、2500 不兼容），1.00 件
273-2100 4 个高频钻孔附件的适配装置（与 0752、0753、0755 不兼容），1.00 件
273-2110 高频主轴驱动器（需要 2100），3.00 件

页面 5/12

273-2120 高频主轴，转速 5000 - 60000 转/分，扭矩 0.03 牛·米（需要 1050 或 1205 或 1450）（需要 2110），2.00 件
273-2130 90°高频主轴，转速 3300 - 13300 转/分，扭矩 0.04 牛·米（需要 1470）（需要 2110），1.00 件
273-3001 容器，1.00 件

- 电气柜
- 1100 升冷却液箱
- 冷却液泵，流量 100 升/分，压力 4 巴
- 50 微米纸质过滤系统
- 5 微米静压回路过滤系统
- 静压中心
- 双回路水 - 油热交换器
- 需要水源
- 送料机，长度 1.5 米，直径 4 到 14 毫米，压力储备 40 到 175 巴（根据直径而定）
273-3200 带皮带和集屑泵的排屑器（与 3100 不兼容），1.00 件
273-3500 过滤装置用附加滤纸卷，2.00 件
273-3510 静压组过滤器的更换滤芯（5 微米），2.00 件
273-3520 静压组安全过滤器的更换滤芯（20 微米），2.00 件
273-4010 电动刀具破损检测器，2.00 件

页面 6/12

Middex 型 WK2，每个位置最多检测 1 把刀具，位置 1 到 5（4010、4020：每台机器总共最多 3 个检测器）。
273-5200 刀具管理系统，1.00 件
273-7651 主操作中的 C 轴功能，6 个主轴，增量 0.001 度，1.00 件
273-7652 对向操作中的 C 轴功能，1 个主轴，增量 0.001 度，1.00 件

特殊开发

273-9510 7 个超大夹紧夹头，1.00 件
273-9511 6 个超大夹紧管组，1.00 件
273-9512 6 个超大缩径管组，1.00 件
273-9513 超大拾取夹头，2.00 件
273-9514 高压泵，压力 80 巴，流量 34 升/分，1.00 件
273-9515 用于零件取出的加长涂层滑道，1.00 件
273-9516 双十字钻孔/铣削附件，1.00 件
273-9517 7 个中间夹紧夹头，直径 4 - 14，1.00 件
