----规格----

最大加工长度：[mm]580

回转直径：[mm]65

棒料最大直径：[mm]65

C轴：0001ⰼ/span>

主轴

主轴转速：[rpm]5.600

主轴功率：[kW]20

扭矩：[Nm]160

工件夹具：夹头卡盘 Hainbuch；夹头 Gr. 65；中空夹紧气缸：SMW Autoblok

副轴

主轴转速：[rpm]5.600

主轴功率：[kW]20

轴头：160

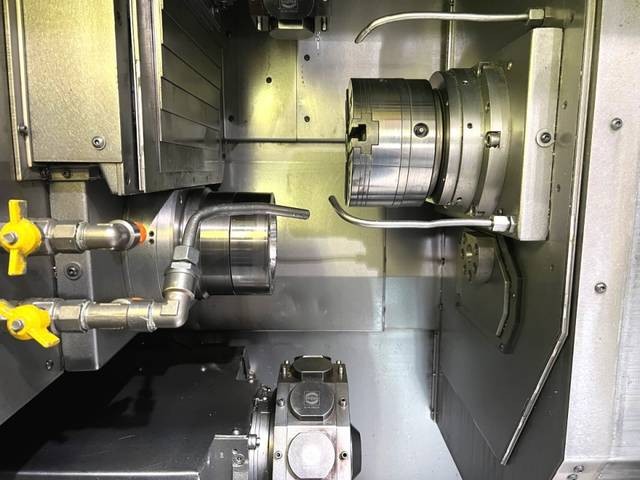

3爪卡盘：[mm]Schunk ROTA-NCD 165-46

局部中空夹紧气缸：SMW Autoblok

行程：

Z轴：[mm]380

快速运动：（X/Z）[m/min] 30（in Z）

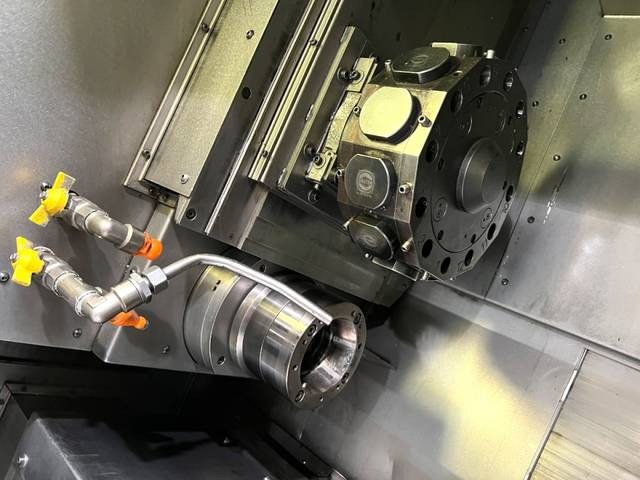

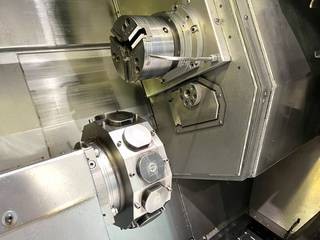

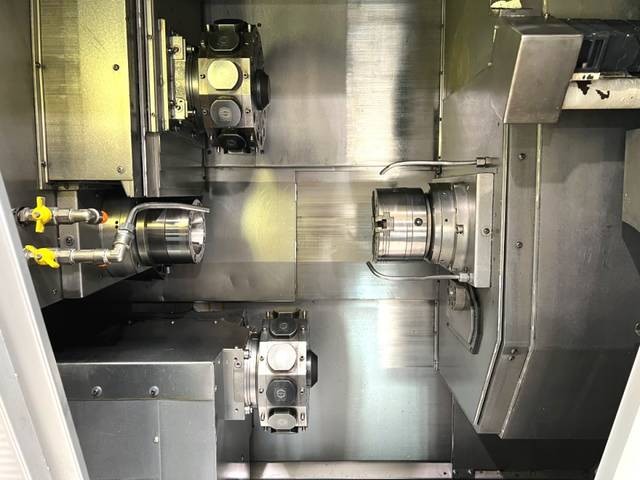

转台数量：2，Sauter

刀具：VDI 25

刀具容量：12+12

从动刀具

旋转从动刀具6.000

从动刀具驱动功率[kW]：3.8

扭矩：[Nm]10

行程：旋转器1+2

X轴：[mm]220/120

Y轴：[mm]60

Z轴：[mm]320/345

快速运动：（X/Y/Z）[m/min]30/15/30

----设备----

切屑输送机

内部冷却：[bar]

纸带过滤器+Hochdruck

冷却系统

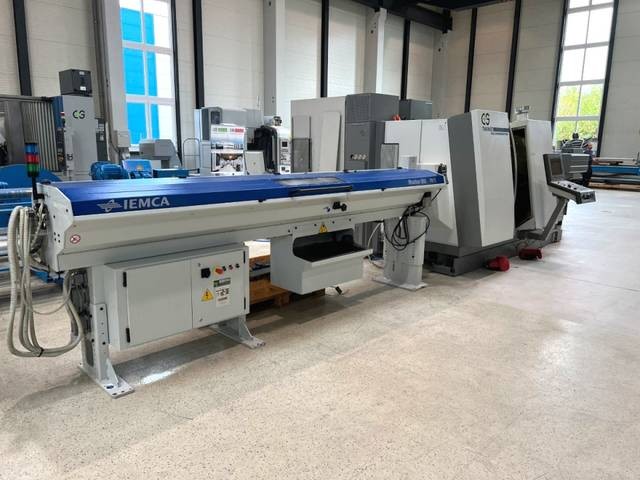

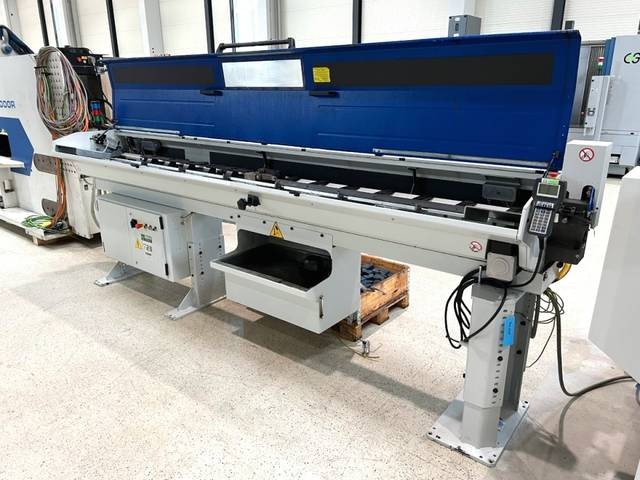

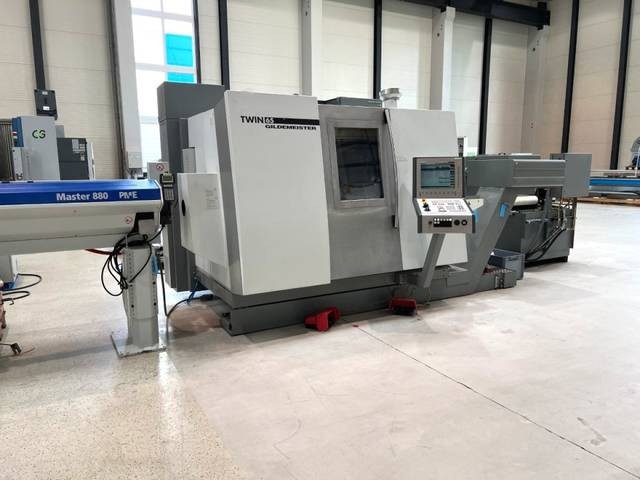

装料机IEMCA Master 880 MP，33LL

棒材装载机料仓

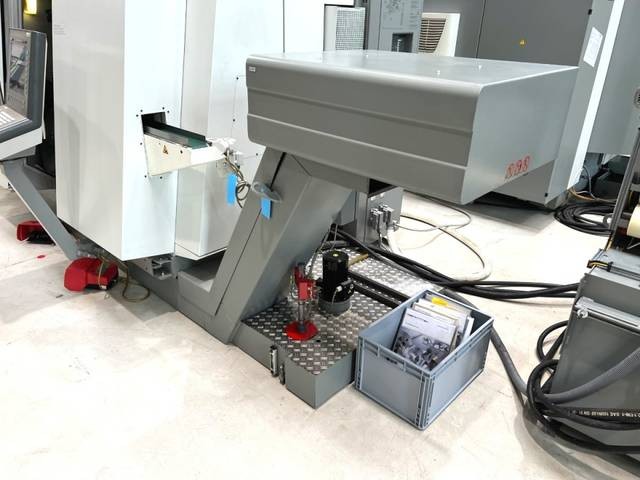

Partscatcher NC零件夹持器运输带

电子手轮

油雾分离器
