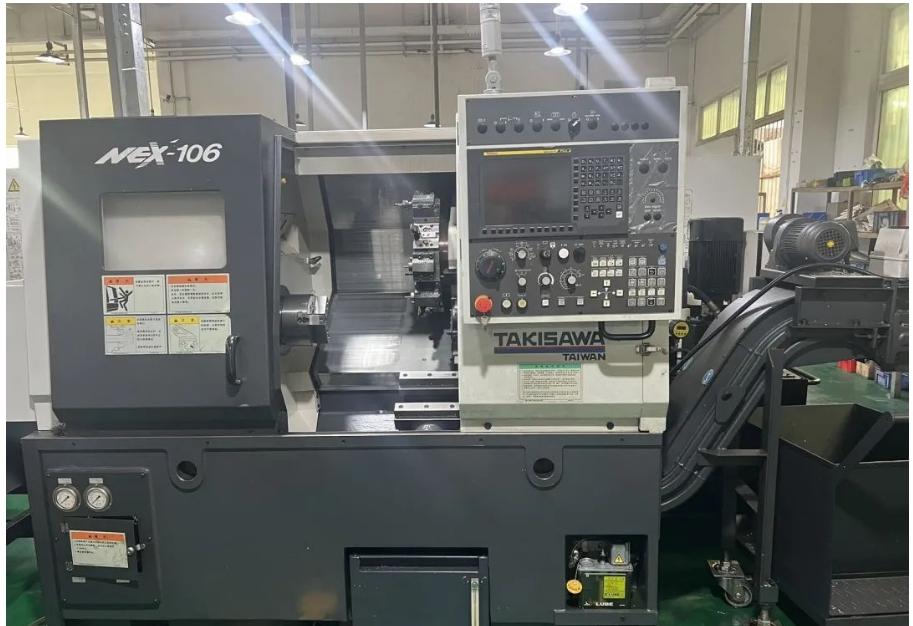

中心高度275 mm

中心间距600 mm

横向滑动150 mm

在床上摆动600 mm

最大转弯长度630 mm

棒通道60 mm

运输：

纵向行程（Z轴）672 mm

横向strocke（X轴）230 mm

分辨率0.001 mm

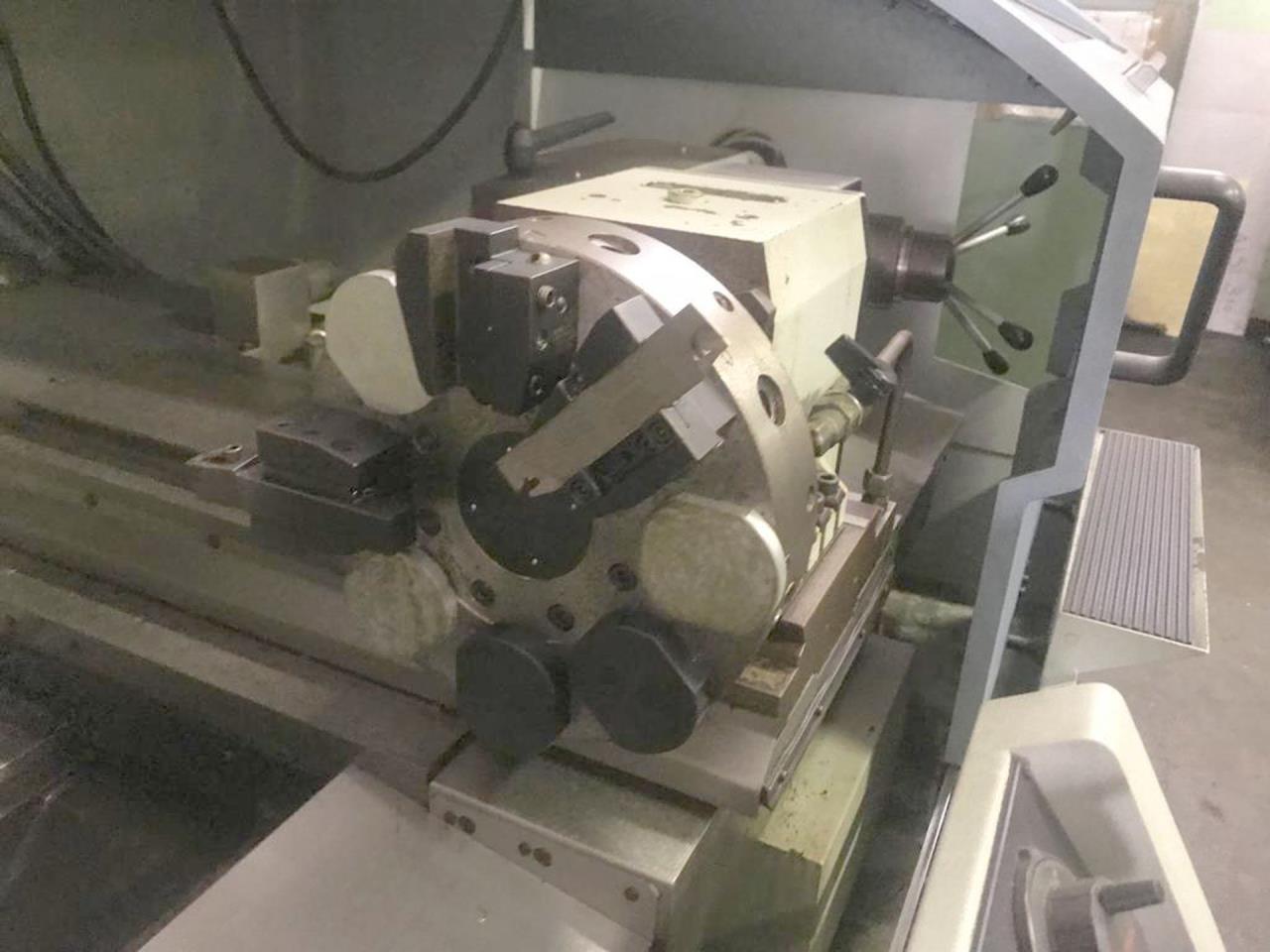

塔楼滑梯：1号索特

转台1的位置数12

固定刀具转塔1 6

从动刀具转塔1 6

内锥直径20 x 20 mm

内锥DIN VDI 30

主轴锥度：

凸轮锁A2-6

C轴（主轴，分辨率）0.001°

主轴速度：

无级变速

从30 rpm开始

高达4000 rpm

内心轴直径60 mm

进给0-5000毫米/分钟

快速移动X 8米/分钟

快速移动Y 10 m/min

主轴电机15/18.5 kW

空气连接5-7巴

冷却水泵流量10 l/min

电压50 Hz 3x 400伏

噪声级75 dB（A）

所需总功率24 kVA

机器重量约为2460 kg

机器外形尺寸：

长度2210 mm

宽度1870 mm

高度1670 mm

各种配件：

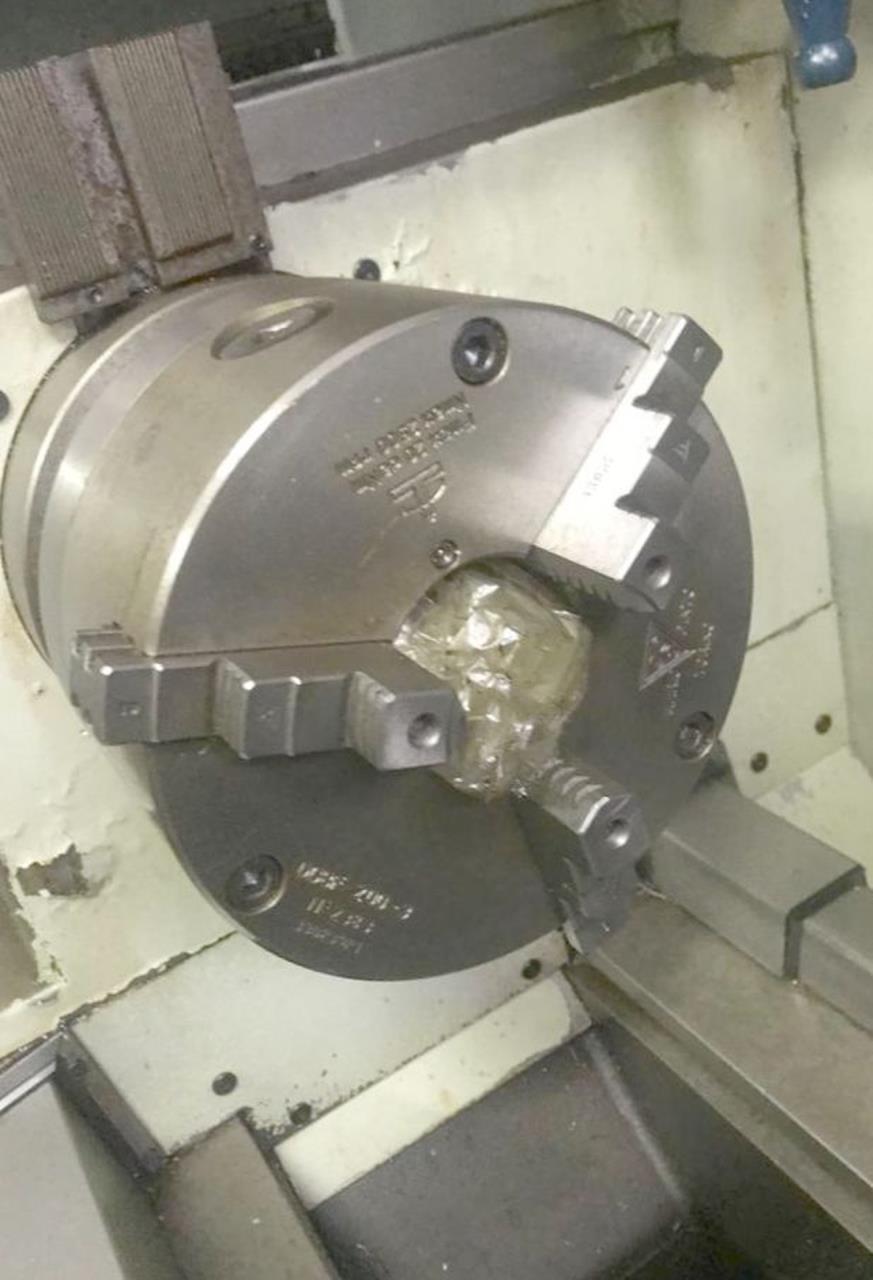

三爪卡盘

灯

星形轮操纵器尾座
